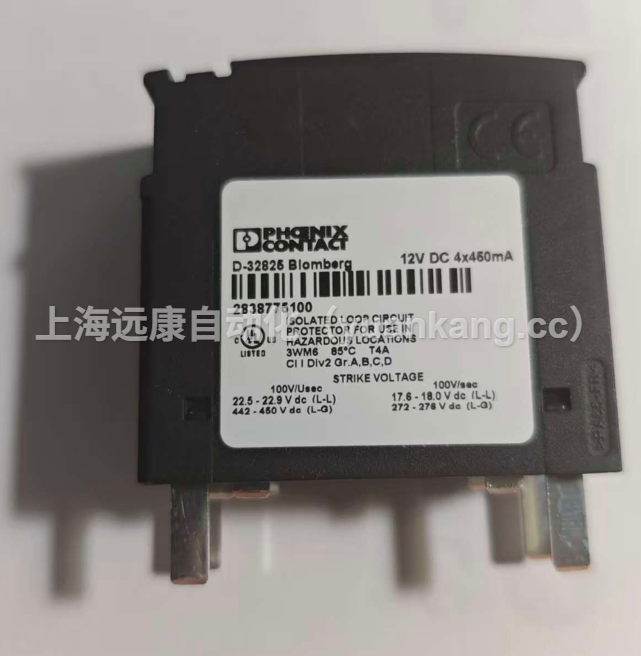

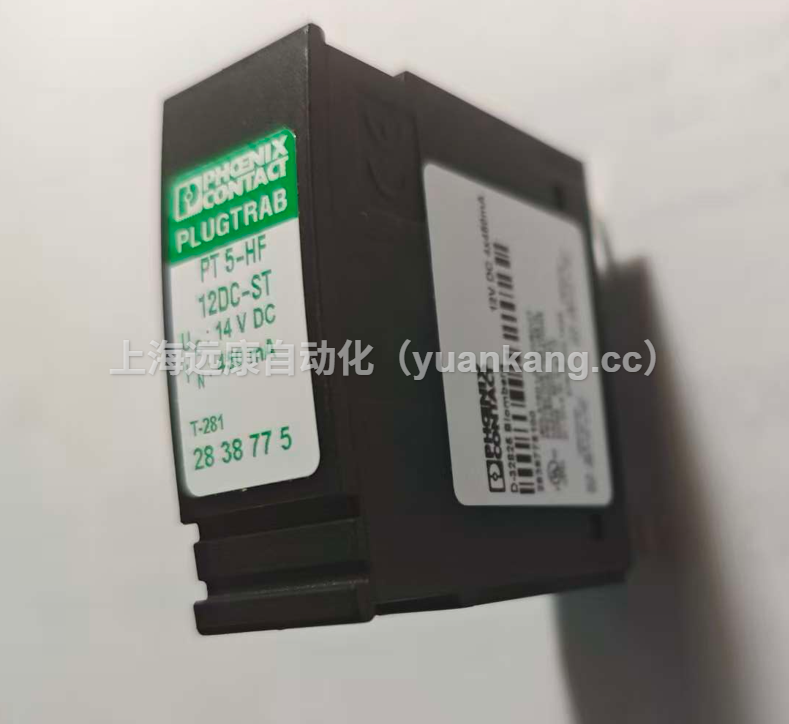

菲尼克斯PHOENIX CONTACT PT 5-HF-12 DC-ST - 電涌保護器--插拔件 2838775

該產品需搭配其他產品才可正常運行。

注意事項：使用以下指定的基本元件時，適用所列技術數據：

PT 2X2+F-BE 2839224

PT 2X2-BE 2839208

產品屬性：

產品系列 PLUGTRAB PT

IEC 類別 C1

C2

C3

D1

類型 針式

位數 5

可使用CHECKMASTER軟件測試對保護器進行測試： 適用SW rev. 1.10及更高版本

每模塊的線對 2

絕緣特性

過電壓類別 III

污染等級 2

電氣特性：

額定電壓 UN 12 V DC

連接數據：

連接方式 螺釘連接（與基座的連接）

螺紋 M3

緊固扭矩 0.8 Nm

柔性導線橫截面 0.2 mm2 ... 2.5 mm2

剛性導線橫截面 0.2 mm2 ... 4 mm2

可連接導向橫截面 AWG 24 ... 12

產品尺寸：

寬度 17.7 mm

高度 45 mm

深度 52 mm

水平針距 1 分區

完整模塊寬度 17.7 mm

完整模塊高度 90 mm

完整模塊深度 65.5 mm

材料規格：

顏色 黑色 (RAL 9005)

銅色

阻燃等級，符合UL 94 V-0

外殼材料 PA 6.6

保護電路：

動作方向 Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground

額定電壓 UN 12 V DC

最大連續工作電壓UC 14 V DC

9.8 V AC

額定電流 450 mA (45 °C)

UC時，有效工作電流IC ≤ 5 μA

殘流IPE ≤ 5 μA (適用PT 2X2-BE)

≤ 1 μA (適用PT 2X2+F-BE)

標稱放電電流In (8/20) μs（線芯-線芯） 10 kA

額定放電電流In（8/20）μs（線芯-地） 20 kA (總)

脈沖放電電流Iimp (10/350) μs 2.5 kA

總放電電流ITotal (8/20) μs 20 kA

最大放電電流Imax (8/20) μs（線芯-線芯） 10 kA

最大放電電流Imax (8/20) μs（線芯-地） 20 kA (總)

額定功率脈沖電流lan（10/1000）μs（線芯-線芯） 67 A

輸出電壓限值1 kV/μs（線芯-線芯）波峰 ≤ 55 V

輸出電壓限值1 kV/μs（線芯-地）波峰 ≤ 55 V (適用PT 2X2-BE)

≤ 700 V (適用PT 2X2+F-BE)

輸出電壓限值1 kV/μs（線芯-線芯）靜態 ≤ 25 V

輸出電壓限值1 kV/μs（線芯-地）靜態 ≤ 25 V (適用PT 2X2-BE)

≤ 40 V (適用PT 2X2+F-BE)

殘留電壓 ln，（導線-導線） ≤ 25 V

殘留電壓 ln，（導線-地） ≤ 40 V (適用PT 2X2-BE)

In下的殘壓（線-信號地） ≤ 25 V (適用PT 2X2-BE)

殘壓lan（10/1000）μs（導線-導線） ≤ 25 V

Ian（10/1000）μs下的殘壓（線-信號地） ≤ 25 V

電壓保護水平Up（線芯-線芯） ≤ 80 V (C1 - 1 kV / 500 A)

≤ 100 V (C2 - 10 kV / 5 kA)

≤ 50 V (C3 - 25 A)

≤ 80 V (6 kV / 3 kA)

電壓保護水平Up（線-地） ≤ 85 V (C1 - 1 kV / 500 A，帶PT 2X2-BE)

≤ 140 V (C2 - 10 kV / 5 kA 帶PT 2X2-BE)

≤ 100 V (6 kV / 3 kA 帶PT 2X2-BE)

≤ 50 V (C3 - 25 A 帶PT 2X2-BE)

電壓保護水平Up（線-信號地） ≤ 50 V (C3 - 25 A 帶PT 2X2-BE)

≤ 140 V (C2 - 10 kV / 5 kA 帶PT 2X2-BE)

電壓保護水平Up靜態（線芯-線芯） ≤ 25 V (C2 - 10 kV / 5 kA)

≤ 27 V (C3 - 25 A)

電壓保護水平Up靜態（線芯-接地） ≤ 45 V (C2 - 10 kV / 5 kA 帶PT 2X2-BE)

≤ 27 V (C3 - 25 A 帶PT 2X2-BE)

電壓保護水平Up靜態（線-信號地） ≤ 25 V (C2 - 10 kV / 5 kA 帶PT 2X2-BE)

≤ 27 V (C3 - 25 A)

響應時間tA ≤ 500 ns

輸入衰減aE，對稱。 典型值 0.3 dB (≤ 5 MHz / 100 Ω)

截止頻率fg（3 dB），100 Ω對稱系統 典型值 60 MHz

電容（線芯-線芯） 典型值 30 pF

每條路徑的電阻 2.2 Ω ±10 %

電涌保護故障報警 無

需要的最大備用保險絲 500 mA (T)

沖擊耐受力（線-線） C2 - 10 kV / 5 kA

C3 - 67 A

沖擊耐受力（線-地） C2 - 10 kV / 5 kA

C3 - 67 A

D1 - 2.5 kA

環境和真實條件：

環境條件

保護等級 IP20

環境溫度（運行） -40 °C ... 85 °C

環境溫度（存放/運輸） -40 °C ... 85 °C

海拔 ≤ 4000 m (amsl)

認證：

一致性/認證

UL，美國／加拿大 Class I, Div. 2, Groups A, B, C, D T4A

標準和規范：

標準/規格 EN 61643-21

注意事項 A2:2013

標準/規格 IEC 61643-21

注意事項 A2:2012

商業數據：

訂貨號 2838775

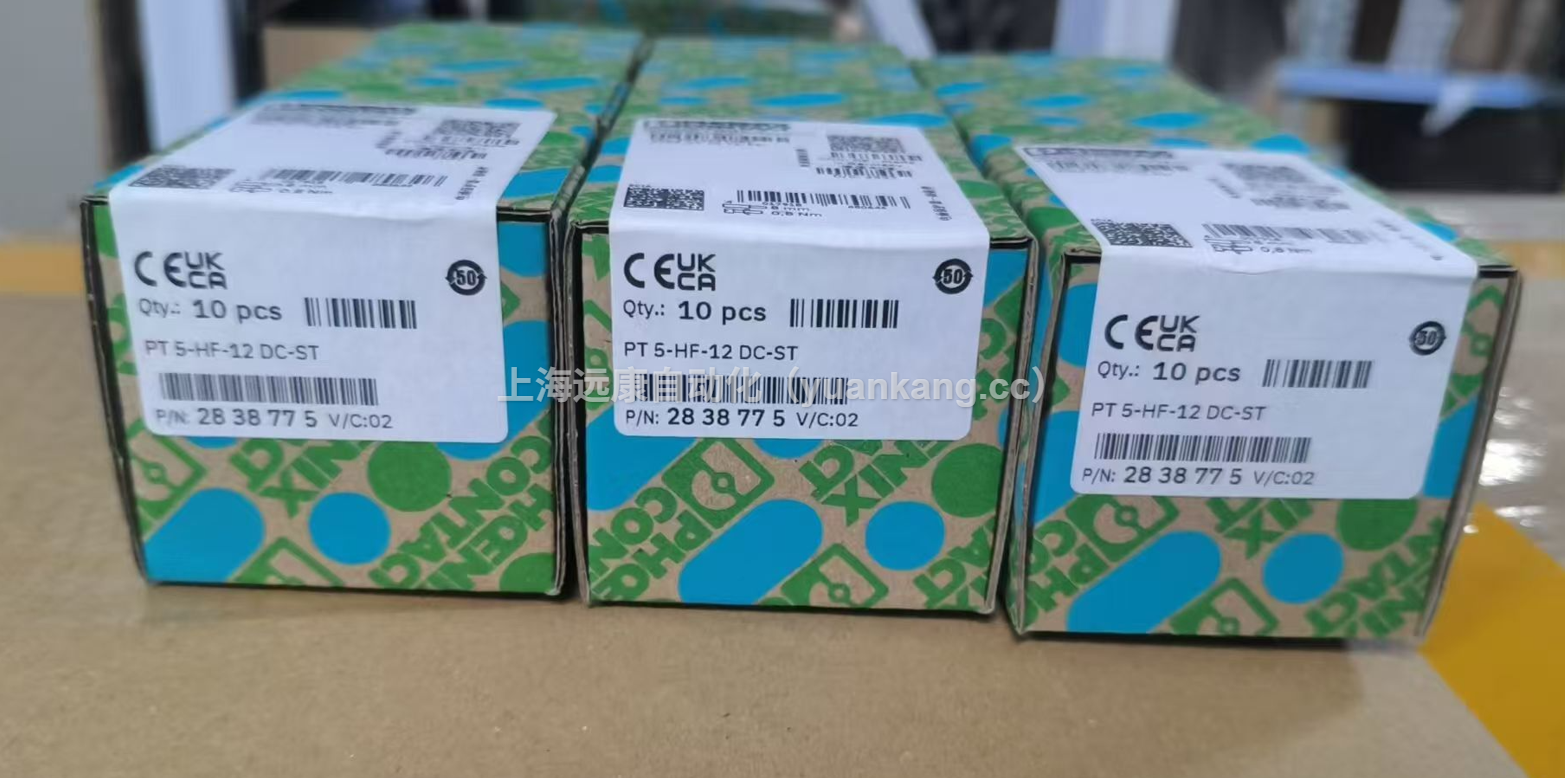

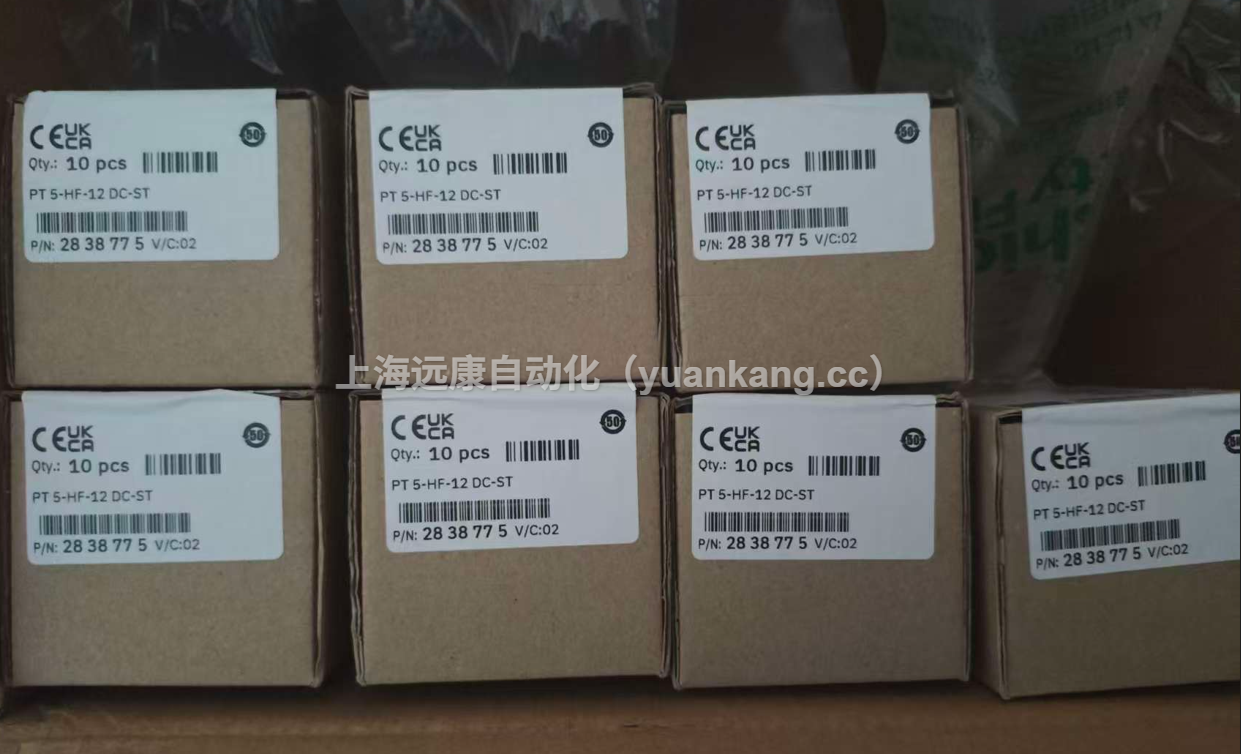

包裝單位 10 pc

最小訂貨量 10 pc

銷售關鍵代碼 CL3121

產品關鍵代碼 CL3121

GTIN 4017918480646

單件重量（含包裝） 26.25 g

單件重量（不含包裝） 25.6 g

原產地 CN

產品環境合規性：

EU RoHS

符合《歐盟RoHS物質指令要求》 是

已知的豁免條款 7(a), 7(c)-I

China RoHS

Environment friendly use period (EFUP) EFUP-50

相關產品的中國RoHS聲明表，請見“制造商聲明”下相應產品的下載區域。對于所有帶EFUP-E標志的產品，不需要出具中國RoHS聲明表。

EU REACH SVHC

《REACH候選物質注釋》（CAS編號） Lead （CAS編號: 7439-92-1）

SCIP 02bf230d-de9c-4865-be0c-ca8763345478

EF3.1 氣候變化

CO2e 千克 0.685千克二氧化碳當量

適配產品

必選附件:

PT 2X2-BE - 電涌保護器--基座

2839208

PT 2X2+F-BE - 電涌保護器--基座

2839224

附件：

ZBF 5:UNBEDRUCKT - 快速標記條，扁平型

0808642

ZBF 5/WH-100:UNBEDRUCKT - 快速標記條，扁平型

0808668

ZBF 5,LGS:FORTL.ZAHLEN - 快速標記條，扁平型

0808671

ZBF 5,LGS:GERADE ZAHLEN - 快速標記條，扁平型

0810821

ZBF 5,LGS:UNGERADE ZAHLEN - 快速標記條，扁平型

0810863

ZBF 5,QR:FORTL.ZAHLEN - 快速標記條，扁平型

0808697

ZBN 18:UNBEDRUCKT - 快速標記條

2809128

ZBN 18 CUS - 快速標記條

0825059

SSA 3-6 - 屏蔽連接

2839295

SSA 5-10 - 屏蔽連接

2839512

X-PEN 0,35 - 標記筆

0811228

SZS 0,6X3,5 VDE - 螺絲刀

1212602
